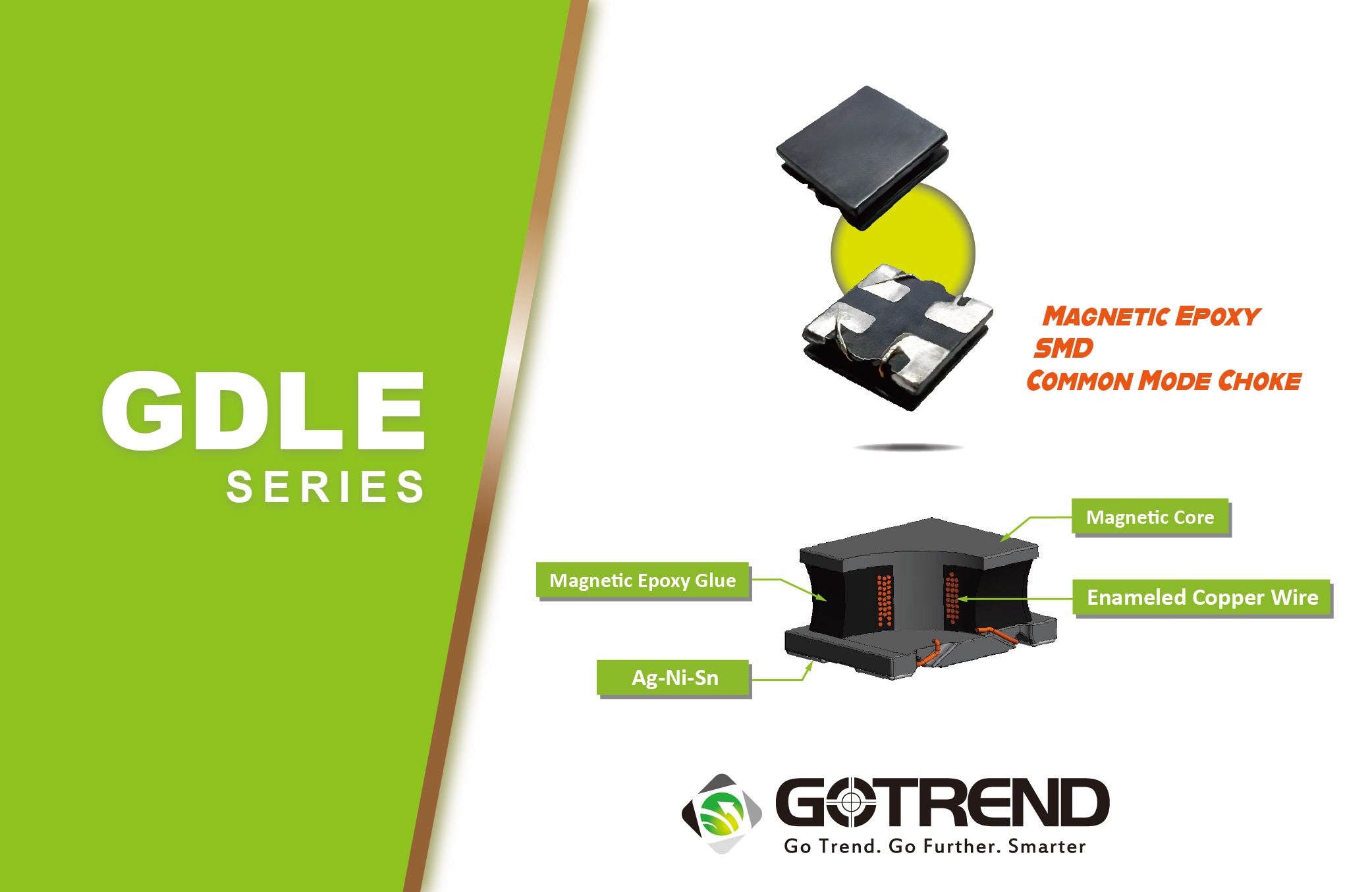

磁封膠貼片型共模扼流圈，解決共模雜訊問題
高創科技推出全新 GDLE-PH-Series 貼片型共模扼流圈（SMD Common Mode Choke），專為工業設備、電源設備及高可靠性電子系統設計。此系列兼具高效抑噪能力、低直流電阻與優異的環境耐受性，是解決共模雜訊問題的理想方案。在高度競爭的市場環境中，GDLE-PH-Series 可作為高創科技 GDLW-Series 的成本型替代方案。對於磁屏蔽效果要求不那麼嚴格的應用場景，客戶可選擇 GDLE-PH Series 以降低整體物料成本。
兩者的主要差異在於磁屏蔽結構設計：
•GDLE-PH-Series 採用「磁膠塗佈」方式進行磁屏蔽，兼顧基本抑噪能力與成本效益。
•GDLW-Series 則採用「磁環/磁罩」結構，提供更高等級的磁屏蔽效果，適用於高 EMI 要求的應用。
因此，GDLE-PH Series 與 GDLW Series 形成清楚的產品階梯：
•若重視成本與基本抑噪需求 → 選擇 GDLE-PH Series
•若重視高磁屏蔽效能與嚴格 EMI 規範 → 選擇 GDLW Series
此產品配置策略有助於客戶依不同應用需求，在性能與成本之間取得最佳平衡。
▶ Search By Specification
產品特點
· 高效共模雜訊抑制
於 100 MHz 提供 100 Ω～2200 Ω 阻抗選項，涵蓋多種 EMI 抑制需求。
· 高電流對應能力
額定電流最高可達 6A，適合電源線與大電流訊號線使用。
· 低直流電阻（Low DCR）
最低僅 0.090 Ω，有效降低功率損耗與發熱。
· 緊湊型尺寸設計
尺寸從 4.0×4.0×1.6 mm ~ 5.0×4.5×2.5 mm，兼顧高性能與高密度佈局。
· 高可靠度設計
通過震動、跌落、彎曲、溫循、濕熱與壽命測試，適合工業與消費與車用設備應用。
· 無極性設計
安裝方向彈性高，降低組裝錯誤風險。
· 製程設計
採用磁封膠佈膠於產品外圍，相較使用磁環磁罩做磁屏蔽，成本更低。
QCDS主要優勢
· 品質
1.符合嚴格工業等級可靠度要求
2.通過溫循、濕熱、壽命、震動、跌落等完整可靠度測試
3.穩定阻抗特性，適合高頻 EMI 抑制應用
· 成本
1.高效率抑噪設計，減少額外 EMI 元件用量
2.低 DCR 設計，降低系統功耗與散熱成本
3.標準化系列規格，有利於多機種共用與成本控管
4.採用磁封膠佈膠製程降低成本
·交期
1.常規訂單4-8 週，非常規訂單8-12 週
· 服務
1.提供完整規格書、阻抗頻率曲線與等效電路模型
2.支援 EMI 設計評估與選型建議
3.可配合客戶應用條件進行可靠度試驗
主要應用
· 消費類:
1.可攜式設備
2.個人數位助理
3.記型電腦 / Notebook PC
4.印表機 / Printer
5.數位攝影機 / DVC (Digital Video Camera)
· 工業類:
1.工業與通訊：DC-DC 轉換器、差分訊號線路雜訊抑制
· 電源類:
1.電源線設備
2.C/DC 轉換器
3.電池充電器

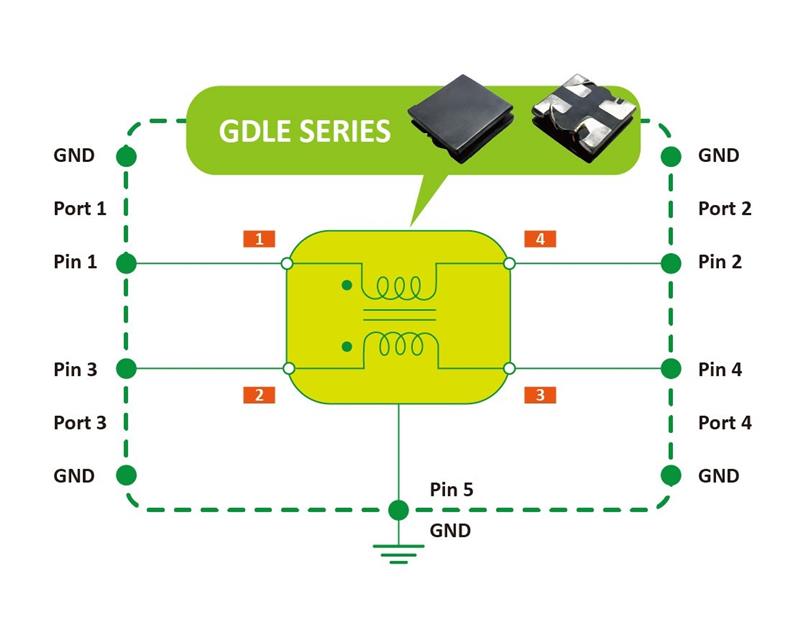

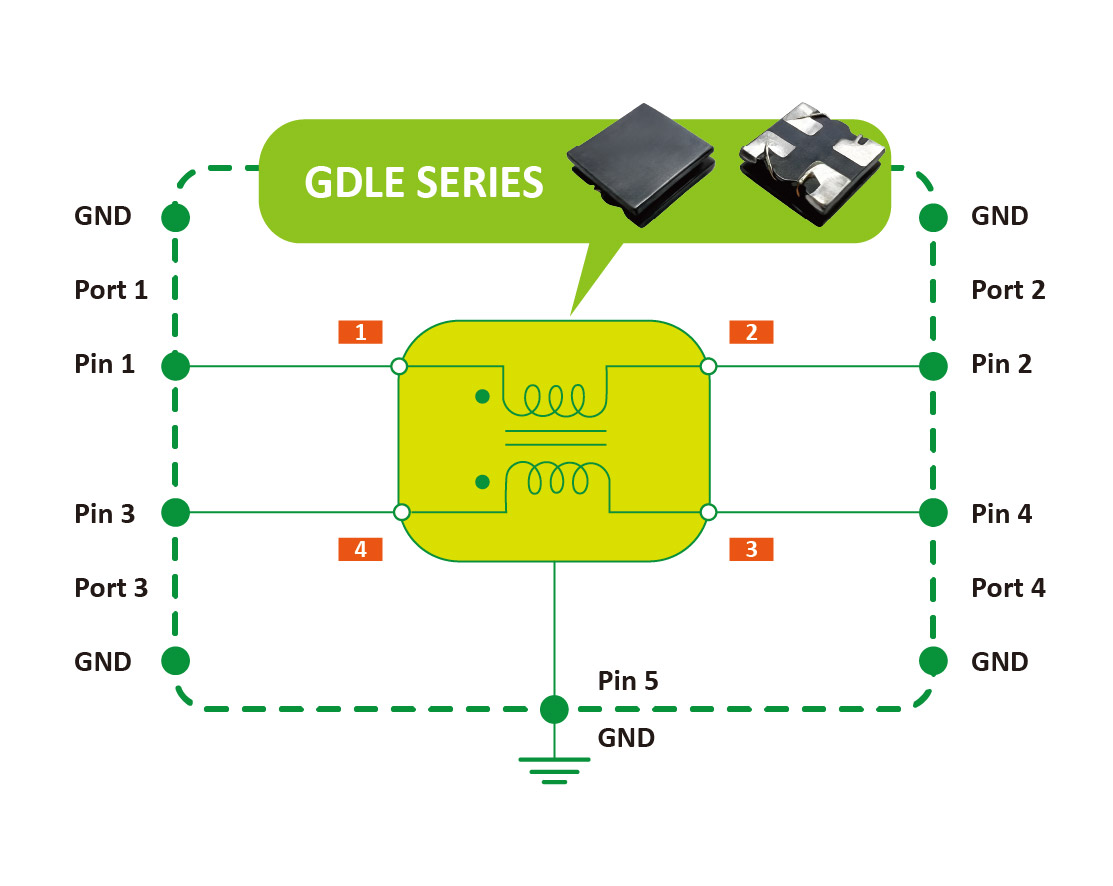

應用線路圖檔
尺寸電性規格比對表
|
序號 |
產品料號 |
GOTREND ( GDLE系列) |
MURATA ( DLW 系列 ) |
||||||
|
Z(Ω) |
DCR( mΩ ) ( Typ. ) |
IDC( A ) ( Typ. ) |
IR( A ) ( Typ. ) |
Z(Ω ) |
DCR( mΩ ) ( Typ. ) |
IDC( A ) ( Typ. ) |
IR( A ) ( Typ. ) |
||
|
1 |
GDLE504525PH-101N |
100 |
9.0 |
6.0 |
10.0 |
110 |
20.0 |
5.0 |
10.0 |
|
2 |
GDLE504525PH-501N |
500 |
19.0 |
4.0 |
10.0 |
500 |
56.0 |
1.5 |
10. |
