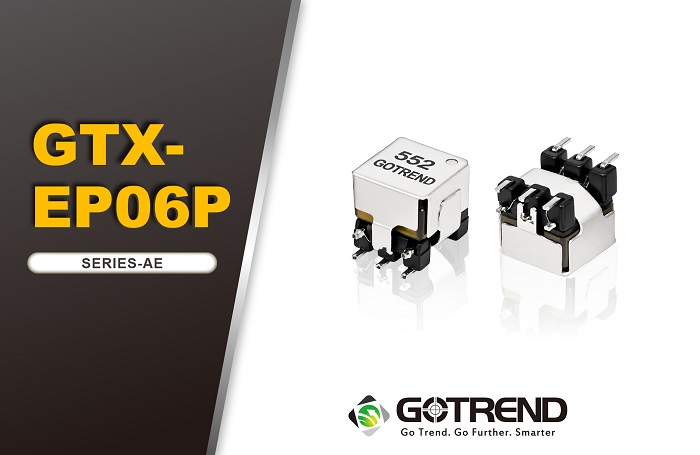

GTX-EP06P-Series-AE 超音波驅動變壓器
GTX-EP06P-Series-AE 是專為超音波感測系統設計的小型化驅動變壓器，可將低電壓脈衝有效轉換為超音波換能器所需的高電壓驅動訊號，提升聲壓輸出、感測距離及回波辨識能力。本系列支援中心抽頭推挽及單端驅動架構，並可依換能器的工作頻率、驅動電壓、匝數比及電感需求進行客製化設計，協助客戶提升電路匹配效率並加速系統整合。
產品優勢
• 小型化設計，有效節省 PCB 空間
• 穩定升壓，提升超音波換能器驅動能力
• 支援中心抽頭推挽及單端驅動架構
• 頻率、匝數比與電氣特性可彈性客製
• 適用於高可靠度及多元超音波感測系統
相關應用
• 汽車停車輔助與倒車雷達
• 盲區偵測與障礙物感測
• 液位、流量與距離量測
• 智慧水表與智慧家電
• 工業自動化與非接觸式感測
• 機器人避障與智慧移動設備
GTX-EP06P-Series-AE—為超音波感測系統提供穩定、高效且靈活的驅動核心。
產品優勢
• 小型化設計，有效節省 PCB 空間
• 穩定升壓，提升超音波換能器驅動能力
• 支援中心抽頭推挽及單端驅動架構
• 頻率、匝數比與電氣特性可彈性客製
• 適用於高可靠度及多元超音波感測系統
相關應用
• 汽車停車輔助與倒車雷達
• 盲區偵測與障礙物感測
• 液位、流量與距離量測
• 智慧水表與智慧家電
• 工業自動化與非接觸式感測
• 機器人避障與智慧移動設備
GTX-EP06P-Series-AE—為超音波感測系統提供穩定、高效且靈活的驅動核心。
產品特點
1. 屏蔽磁芯材料設計（EMC 與降噪優勢）
• 雙層專屬屏蔽殼結構，大幅抑制漏磁通量，降低電磁干擾與聲學雜訊，輕鬆通過車規 EMC 測試，減少客戶模組雜訊誤判
• 採用高飽和優質鐵氧體磁芯搭配優化繞線排布，磁芯磁通利用率更高，在相同電感規格下具備 DCR 下探空間；後續可依客戶功耗需求定制更低直流電阻版本，有效降低整機運行功耗。
2. 微型化 6Pin U 型端子結構，優化 SMT 生產良率
• 尺寸規格：7.6 × 7.1 × 7.3mm 超小型 EP06 貼片體積，節省 PCB 布板面積
• 6Pin U 型加寬焊盤端子，焊接結點機械強度更高，耐受車載長期震動
• 匹配標準 SMT 高速貼片工藝，降低立碑、偏移不良，批量生產良率顯著提升。
3. 標準化電氣性能參數
• 測試頻段 50kHz~58kHz；初次級間隔離耐壓 250VDC，保障車載電氣安全
• 匹配主流超音波感測 IC 方案，通用性強。
4. 車規等級寬溫與全項可靠度
• 工作溫度範圍：-40℃ ~ +125℃，適配車載高低溫極端環境
• 完整通過十大車規等級可靠性測試：高低溫衝擊、溫濕循環、高溫耐久、低溫儲存、機械震動、端子拉力、鹽霧、250VDC 耐壓、SMT 迴焊耐受、長時負載老化
• 設計符合AEC-Q200 車用被動元件規範，產線通過IATF16949 品質體系認證，適用汽車前裝市場。
QCDS主要優勢
GTX-EP06P-Series-AE 為高創科技專供超音波感測器隔離變壓器，針對車載、工業測距場景打造，從品質、成本、交期、服務四維度形成競爭優勢。
Q 品質 Quality
1. 產品設計符合AEC-Q200 車用被動元件規範，生產廠區通過IATF16949 品質體系認證，滿足汽車前裝供貨標準
2. 完整通過十大車規等級可靠性測試：高低溫衝擊、溫濕循環、高溫耐久、機械震動、鹽霧、端子拉力、250VDC 耐壓、SMT 迴焊耐受等
3. 出廠全檢電氣參數，EMC、噪聲指標抽檢留存測試報告，單批產品完整追溯批次資訊
C 成本 Cost
1. 標準化 EP06 屏蔽結構批量生產，同等電性規格下相較同級競品具備更優整機 BOM 成本
2. 長期年度框架訂單可享受梯度優惠，降低客戶長期採購成本
3. 原生優化 EMC 性能，客戶無需增設額外降噪輔料，節省整體物料與驗證費用
D 交期 Delivery
1. 標準料常規訂單：【黃字】4~8 週交貨
2. 定制匝比 / 特殊參數非標訂單：8~12 週交貨
3. 長約合作客戶兩岸常備安全庫存，緊急訂單可調撥縮短交期至 2~4 週
4. EP6 磁芯關鍵物料長期戰略備料，有效降低缺料導致的交期延遲風險
S 服務 Service
1. 樣品快速支援：標準料 3~5 個工作日免費樣品寄送，協助客戶前期產品驗證
2. 一對一 FAE 技術支援：提供參考應用線路、EMC 協助測試、SMT 貼裝工藝指導
3. 兩岸工廠庫存聯動，內銷大陸本地快速出貨，外銷配套完整出口報關與全球物流
4. 年度長單客戶可開設專屬備貨庫存，保障大批量穩定供貨
Q 品質 Quality
1. 產品設計符合AEC-Q200 車用被動元件規範，生產廠區通過IATF16949 品質體系認證，滿足汽車前裝供貨標準
2. 完整通過十大車規等級可靠性測試：高低溫衝擊、溫濕循環、高溫耐久、機械震動、鹽霧、端子拉力、250VDC 耐壓、SMT 迴焊耐受等
3. 出廠全檢電氣參數，EMC、噪聲指標抽檢留存測試報告，單批產品完整追溯批次資訊
C 成本 Cost
1. 標準化 EP06 屏蔽結構批量生產，同等電性規格下相較同級競品具備更優整機 BOM 成本
2. 長期年度框架訂單可享受梯度優惠，降低客戶長期採購成本
3. 原生優化 EMC 性能，客戶無需增設額外降噪輔料，節省整體物料與驗證費用
D 交期 Delivery
1. 標準料常規訂單：【黃字】4~8 週交貨
2. 定制匝比 / 特殊參數非標訂單：8~12 週交貨
3. 長約合作客戶兩岸常備安全庫存，緊急訂單可調撥縮短交期至 2~4 週
4. EP6 磁芯關鍵物料長期戰略備料，有效降低缺料導致的交期延遲風險
S 服務 Service
1. 樣品快速支援：標準料 3~5 個工作日免費樣品寄送，協助客戶前期產品驗證
2. 一對一 FAE 技術支援：提供參考應用線路、EMC 協助測試、SMT 貼裝工藝指導
3. 兩岸工廠庫存聯動，內銷大陸本地快速出貨，外銷配套完整出口報關與全球物流
4. 年度長單客戶可開設專屬備貨庫存，保障大批量穩定供貨
主要應用
本系列變壓器主打車載超音波感測核心場景，同時兼容工業自動化、物位檢測等多領域，分類如下：
一、車載應用（核心市場｜：UPA / APS）
超音波泊車輔助系統（UPA）：車身前後泊車雷達、側向盲區距離感測器
自動泊車系統（APS）：全自動泊車、記憶泊車、代客泊車感測模組
延伸車載場景：電動汽車低速防撞、行人警示超音波感測
產品匹配優勢：符合 AEC-Q200 車規標準，微型化體積節省車載 PCB 空間，低 EMI 屏蔽設計避免車載電子雜訊干擾，寬溫區適配車內極端高低溫環境。
二、工業自動化 & 智慧移動機器人
工業 AGV 無人搬運車、機械臂避障測距感測
家用 / 商用掃地機、洗地機、配送機器人距離檢測模組
產品匹配優勢：雙層屏蔽抑制工廠馬達、變頻設備電磁干擾，保障測距數據穩定。
三、工業物位 / 液位測量系統
水廠、化工罐體液位超音波監測儀
糧倉、原料料倉料位高度檢測設備
產品匹配優勢：初次級間 250VDC 隔離耐壓，適合潮濕、高雜訊工業現場。
一、車載應用（核心市場｜：UPA / APS）
超音波泊車輔助系統（UPA）：車身前後泊車雷達、側向盲區距離感測器
自動泊車系統（APS）：全自動泊車、記憶泊車、代客泊車感測模組
延伸車載場景：電動汽車低速防撞、行人警示超音波感測
產品匹配優勢：符合 AEC-Q200 車規標準，微型化體積節省車載 PCB 空間，低 EMI 屏蔽設計避免車載電子雜訊干擾，寬溫區適配車內極端高低溫環境。
二、工業自動化 & 智慧移動機器人
工業 AGV 無人搬運車、機械臂避障測距感測
家用 / 商用掃地機、洗地機、配送機器人距離檢測模組
產品匹配優勢：雙層屏蔽抑制工廠馬達、變頻設備電磁干擾，保障測距數據穩定。
三、工業物位 / 液位測量系統
水廠、化工罐體液位超音波監測儀
糧倉、原料料倉料位高度檢測設備
產品匹配優勢：初次級間 250VDC 隔離耐壓，適合潮濕、高雜訊工業現場。

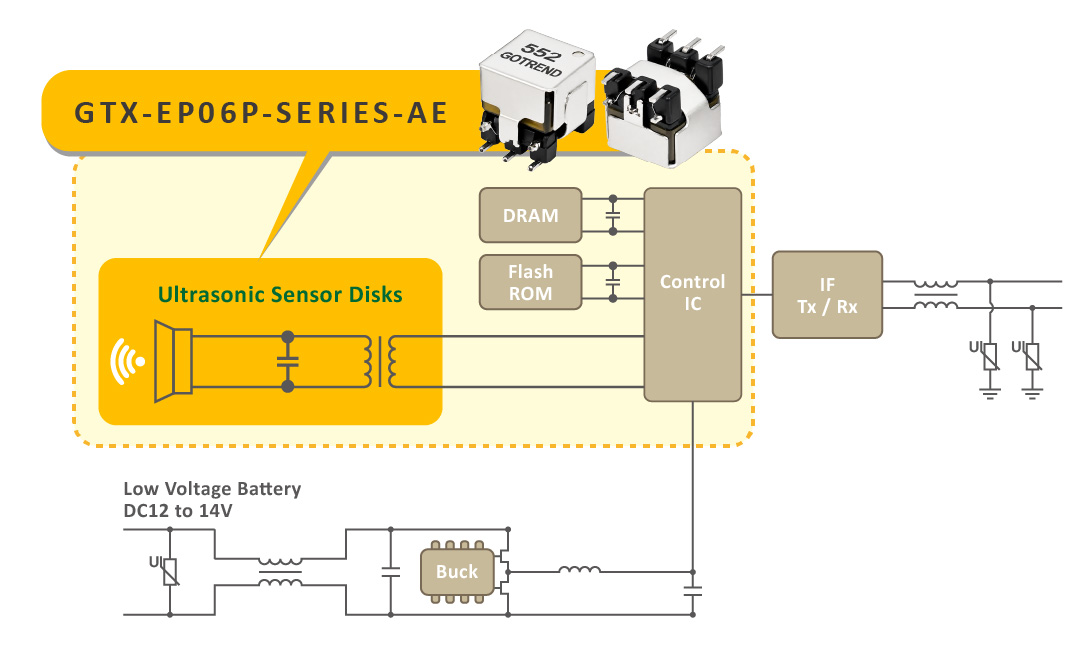

應用線路圖檔
尺寸電性規格比對表
|
序号 |
產品料號 |
GOTREND (GTX-EP06P ) |
TOXXK ( EP06-552) |
|||||||||||
|
1 |
GTX-EP06P- S06C1-AE
|
L ( mH ) |
LK ( uH) |
P DCR ( Ω ) ( Max. ) |
S DCR ( Ω ) ( Max. ) |
TURN RATIO
|
HI POT (coil- coil) |
L ( mH ) |
LK ( uH) |
P DCR ( Ω ) ( Max. ) |
S DCR ( Ω ) ( Max. ) |
TURN RATIO
|
HI POT (coil- coil) |
|
|
5.5 +/-8% |
150 |
3.7 |
35 |
1 : 1 :8 |
250 VDC |
5.5 +/-8% |
150 |
3.7 |
35 |
1 : 1 :8 |
250VDC |
|||
