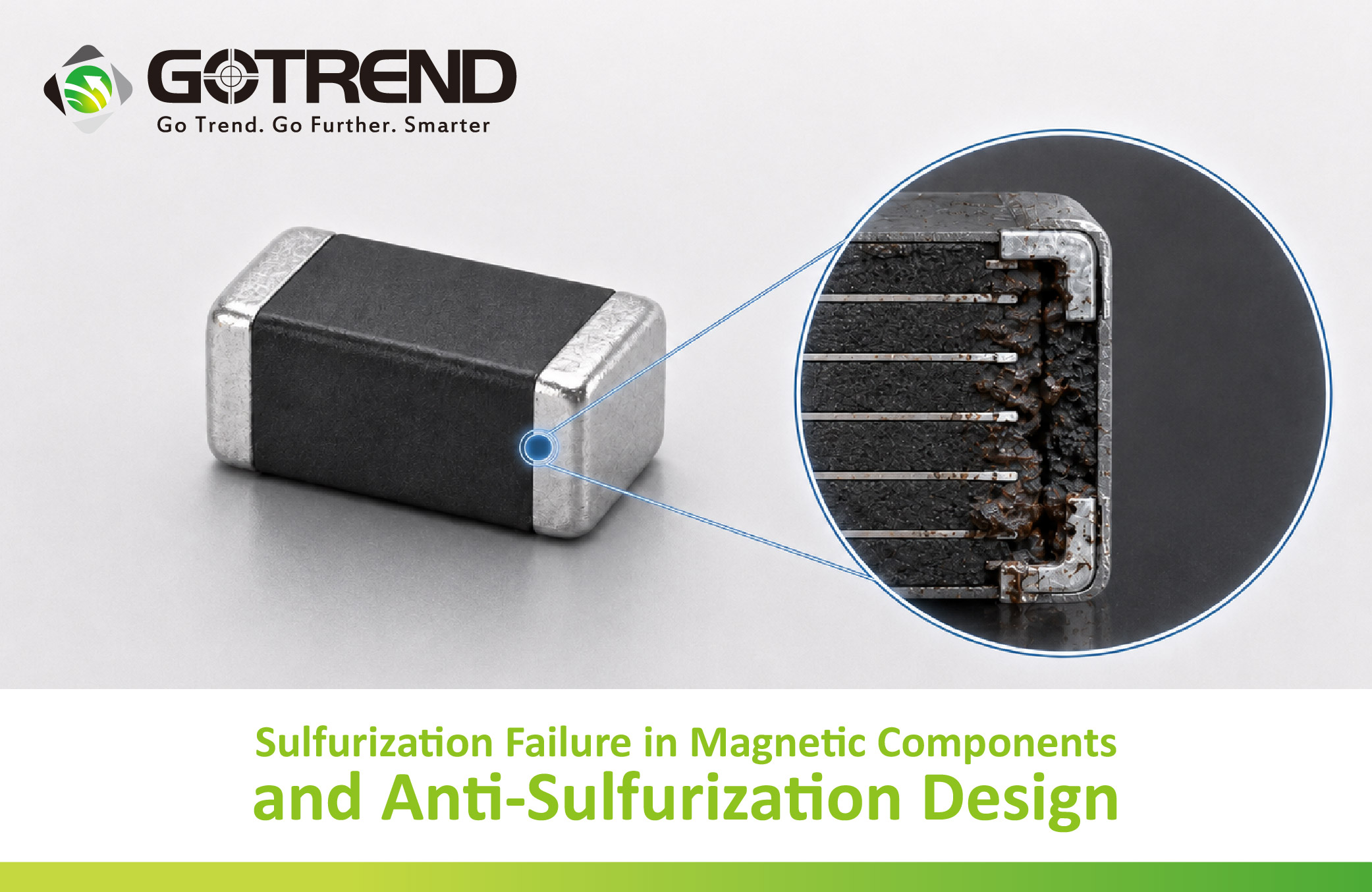

磁性元件的硫化失效與抗硫化設計
2026.8.20
技術文章
GOTREND
前言
隨著電子設備逐步應用於汽車電子、工業控制、戶外通訊、智慧安防及高溫高濕環境，電子元件除了必須符合基本電氣規格，也必須具備足夠的環境耐受能力。
在眾多環境可靠度議題中，「硫化失效」是一種不容易從產品外觀察覺，卻可能造成電氣特性逐步劣化甚至完全開路的失效模式。尤其是採用銀系內電極的多層磁珠、晶片電阻及部分磁性元件，長期暴露於含硫環境後，銀電極可能與硫化物發生反應，導致導電路徑逐漸被破壞。
因此，抗硫化設計不應只是產品規格書上的功能標示，而應被視為一項涵蓋應用需求確認、材料選擇、結構設計、製程控制、可靠度驗證及供應鏈管理的完整品質工程。
什麼是硫化失效？
硫化是金屬材料與環境中的含硫物質發生化學反應，並生成金屬硫化物的過程。以採用銀系內電極的元件為例，當硫化氫或其他活性含硫物質進入元件內部並接觸銀電極時，可能生成硫化銀Ag₂S。原本具有良好導電性的銀，在逐步轉化為高電阻的硫化產物後，電極有效導電截面會持續縮小，使元件的直流電阻逐漸升高，嚴重時可能造成導電路徑斷裂及開路。
元件硫化通常不是瞬間發生，而是經過一段時間逐步累積。初期可能僅表現為電阻值漂移、阻抗特性改變、訊號不穩定或間歇性異常；當腐蝕持續向內部擴展後，才可能形成永久性功能失效。Panasonic所公開的元件失效資料亦指出，當硫成分進入保護層與鍍層間隙並接觸銀內電極後，會形成Ag₂S，使電阻升高並最終造成開路。
為什麼硫化失效特別難以發現？
硫化失效最大的風險，在於其具有漸進性、隱蔽性與滯後性。
1. 外觀可能沒有明顯異常
發生硫化的元件，外部陶瓷本體與端電極不一定出現裂痕、燒焦或破損。即使內部電極已經受到腐蝕，產品外觀仍可能維持完整，因此僅依靠目視檢驗通常無法有效辨識。
2. 出貨檢驗正常，不代表長期使用沒有風險
元件在出廠或進料階段可能完全符合DCR、阻抗及外觀要求，但如果產品後續長期處於含硫、高溫或高濕環境，硫化反應仍可能在使用期間逐步發生。
100%電氣測試可以攔截當下已經發生的電阻異常，卻無法單獨預測元件未來在特定環境中的耐硫化壽命。因此，出貨檢驗必須與材料設計、製程能力及可靠度試驗相互配合。
3. 問題往往延後至終端使用階段才暴露
硫化失效可能經過數月甚至更長時間才逐漸顯現。當異常發生於客戶端或終端設備後，不僅會提高退貨、維修及失效分析成本，也可能影響系統穩定性、產品壽命與品牌信任。
對汽車電子、工業設備、通訊基站及無人值守系統而言，這類潛在失效更需要在設計前期進行預防。
二、含硫物質可能來自哪些環境？
硫化風險並不只存在於化工廠或火山地區。常見的外部與內部來源包括：
・燃煤、石化、化工及橡膠加工環境中的含硫氣體。
・汽車尾氣、道路沉降物及工業污染物。
・火山、溫泉、沿海工業區及高污染戶外環境。
・切削油、防鏽油、潤滑油及部分製程化學品。
・橡膠墊片、泡棉、風扇濾網、避震材料及包裝材料。
・設備內部可能釋出含硫成分的黏著劑、密封材料或矽膠類材料。
部分設備雖然安裝於一般室內環境，但如果機箱內部使用了含硫橡膠、泡棉或密封材料，長期受熱後仍可能形成局部含硫氣氛。官方元件失效資料亦將汽車尾氣、切削油、橡膠、濾網、泡棉及部分塗覆材料列為可能的硫化來源。產品環境風險評估不能只確認設備位於室內或戶外，還必須進一步檢視機構材料、散熱系統、密封程度、周邊製程及預期使用年限。
・燃煤、石化、化工及橡膠加工環境中的含硫氣體。
・汽車尾氣、道路沉降物及工業污染物。
・火山、溫泉、沿海工業區及高污染戶外環境。
・切削油、防鏽油、潤滑油及部分製程化學品。
・橡膠墊片、泡棉、風扇濾網、避震材料及包裝材料。
・設備內部可能釋出含硫成分的黏著劑、密封材料或矽膠類材料。
部分設備雖然安裝於一般室內環境，但如果機箱內部使用了含硫橡膠、泡棉或密封材料，長期受熱後仍可能形成局部含硫氣氛。官方元件失效資料亦將汽車尾氣、切削油、橡膠、濾網、泡棉及部分塗覆材料列為可能的硫化來源。產品環境風險評估不能只確認設備位於室內或戶外，還必須進一步檢視機構材料、散熱系統、密封程度、周邊製程及預期使用年限。

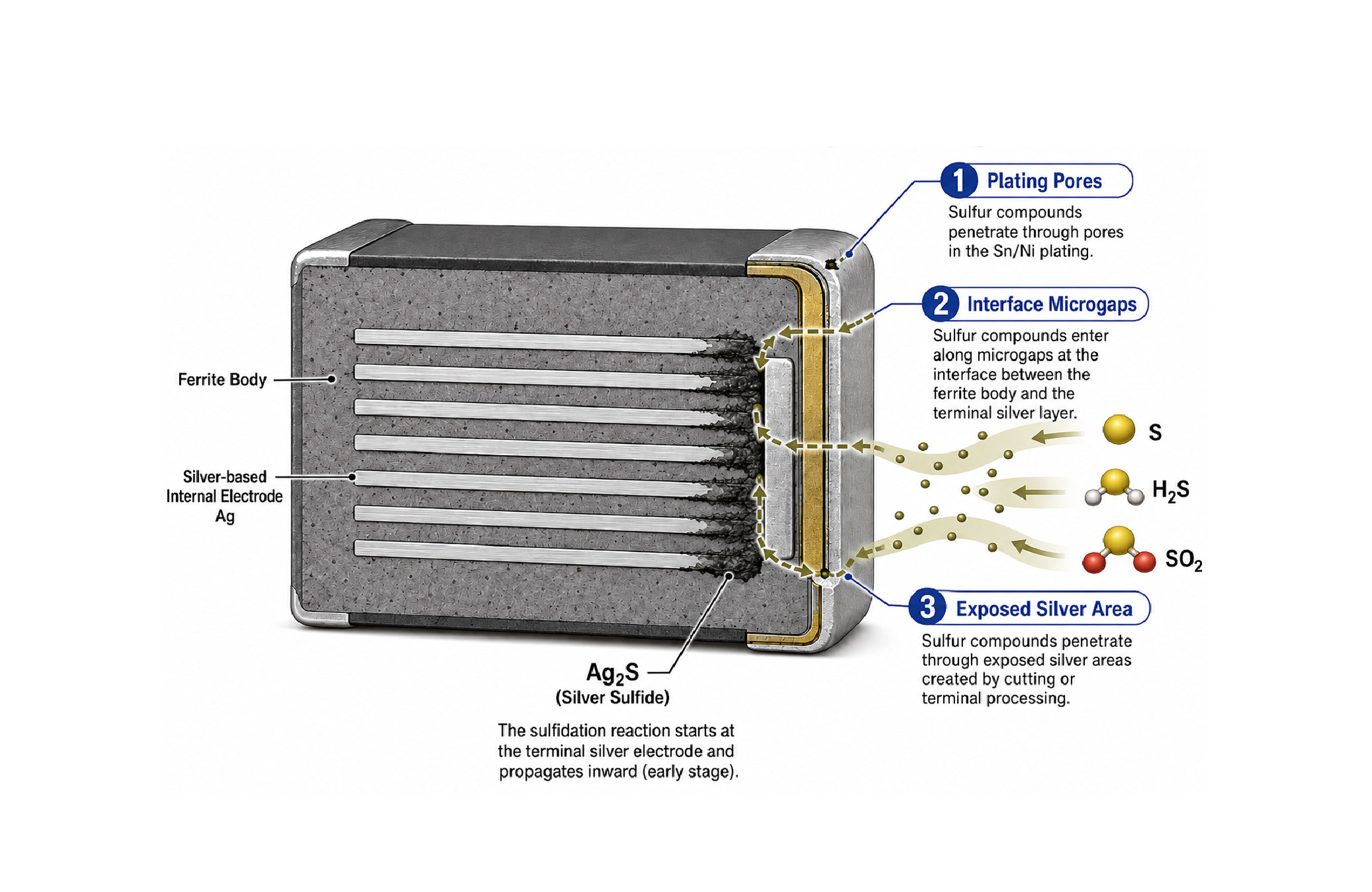

三、硫化物如何進入磁性元件？
對採用銀系內電極的多層磁性元件而言，硫化物通常不是直接穿透緻密的鐵氧體本體，而是沿著結構界面、鍍層孔隙或電極暴露位置逐步滲入。
常見的潛在侵入路徑包括：
1. 端電極及鍍層中的孔隙
如果鎳、錫或其他表面鍍層存在針孔、厚度不均、局部薄化或覆蓋不完整，硫化物便可能沿著孔隙接觸下方的銀系材料。
2. 陶瓷本體與端電極的界面
陶瓷與金屬的熱膨脹特性不同。若端電極製程、燒結條件、電鍍應力或回流焊溫度控制不當，界面可能形成微細縫隙，提供腐蝕性氣體擴散的通道。
3. 切割或結構上的銀層暴露區域
多層元件經切割、端面處理及端電極製程後，若銀系電極受到暴露或保護不足，可能成為硫化反應優先發生的位置。
因此，抗硫化設計的重點並非單純增加元件外部厚度，而是提高電極保護結構的完整性，降低外部環境與內部銀系材料接觸的機會。
四、抗硫化產品如何進行設計？
不同元件結構所採用的抗硫化技術不盡相同，常見方向包括材料改良、阻擋層強化、結構密封及應用端隔離。
1. 提高鎳阻擋層的完整性
鎳層通常位於銀底層與外部錫層之間，可作為硫化物向內滲透時的重要阻擋結構。
抗硫化設計除了考量鎳層厚度，也必須重視鍍層均勻性、緻密度、孔隙率、附著性及界面完整性。單純規定厚度，並不代表所有位置都能形成相同的保護效果。
實際厚度要求應依產品結構、供應商製程能力、客戶規格及可靠度試驗結果共同決定，不宜將單一數值直接視為所有產品通用的抗硫化標準。
2. 改善內電極材料
部分抗硫化元件會使用耐硫化能力較佳的金、銀鈀合金或其他電極材料，降低銀與硫直接反應的風險。以抗硫化晶片電阻為例，已有產品採用金系或高鈀銀系內電極提高耐硫化能力。材料必須同時考量導電性、燒結氣氛、磁性材料相容性、焊接性、量產穩定性與成本，不能直接將電阻產品的技術方案套用至所有磁性元件。
3. 強化界面密封與表面保護
透過端面封接、保護塗層或結構優化，可降低硫化物沿界面滲透的機會。然而，塗層仍須評估厚度均勻性、氣泡、裂紋、熱循環、回流焊耐受性及長期附著力。
4. 從系統端隔離含硫環境
即使已選用抗硫化元件，仍建議從系統端降低污染源，包括：
・避免使用可能釋放含硫物質的橡膠、泡棉及密封材料。
・對PCB進行適當的三防漆或保護塗層處理。
・改善設備通風、過濾及機構密封設計。
・控制回流焊溫度曲線，降低陶瓷與電極界面受到過度熱應力。
・避免將含硫材料直接配置於敏感元件周圍。
抗硫化產品應被視為風險降低措施，而不是在任何含硫濃度及使用時間下都不會失效的絕對保證。
五、如何進行硫化失效分析？
當產品出現DCR升高、阻抗異常或開路時，應依序進行電氣、結構與元素分析，不能只依外觀或單一電氣數據判定。
第一階段：電氣特性確認
比較良品與不良品的：
・直流電阻DCR。
・指定頻率下的阻抗值。
・電感量或其他適用參數。
・溫度變化下的電氣特性。
・開路、間歇性接觸及異常發熱情形。
若DCR明顯上升，可將內部電極腐蝕、電極裂紋、焊接異常及端電極接觸不良列為優先分析方向，但不能只依DCR異常直接判定為硫化。
第二階段：X-Ray及切片分析
透過X-Ray、研磨切片及金相顯微鏡確認：
・內部電極是否連續。
・電極與端電極的連接狀態。
・是否存在裂紋、孔洞或界面分離。
・電極附近是否出現異常深色腐蝕產物。
・硫化現象可能開始及擴展的位置。
第三階段：SEM／EDS元素分析
使用掃描式電子顯微鏡SEM觀察失效區域的微觀形貌，再透過EDS／EDX進行元素分析。
若在銀電極腐蝕或斷裂區域同時檢出銀與硫元素，並能排除外部污染、樣品製備及其他材料來源，便可作為判定硫化失效的重要證據。
完整的失效結論應由電氣異常位置、截面結構、元素分布、使用環境及對照樣品共同支持，而不是僅依單一硫元素訊號下結論。
六、如何正確使用ASTM B809？
ASTM B809的正式用途，是利用濕硫蒸氣法檢查金屬鍍層孔隙，以及評估鍍層對銀、銅或銅合金基材的保護完整性。該標準並不是所有抗硫化磁性元件的統一「產品認證」，也不會自動規定所有產品都必須採用相同的試驗時間與電氣判定值。M官方資料也說明，孔隙試驗與腐蝕老化試驗的目的並不完全相同；若要將試驗結果對應到產品實際使用壽命，仍須結合產品規格、應用環境及其他性能評估。品質文件中應分別定義：
・引用的標準版本。
・試驗設備與硫源。
・試驗溫度、濕度與暴露時間。
・樣品數量與前處理條件。
・試驗前後DCR、阻抗及外觀判定值。
・是否進行切片或元素分析。
・試驗結果與實際使用環境的適用範圍。
結語
硫化失效是一種由環境、材料與結構共同作用所形成的漸進式化學失效。對採用銀系內電極的磁珠及其他電子元件而言，即使外觀保持完整，內部導電路徑仍可能因硫化腐蝕而逐步劣化，最終造成DCR升高、阻抗異常或完全開路。
真正有效的抗硫化管理，必須從客戶應用環境辨識開始，進一步落實材料及結構設計、鍍層製程控制、供應商稽核、可靠度驗證、批次監控與失效分析。
