高創推出 【GSTJ 系列】系列一體成型電感-磁屏蔽效能提升30% 強化AI與自駕系統穩定性
2025.5.8
最新產品
GOTREND
高創推出GSTJ系列一體成型電感-磁屏蔽效能提升30% 打造AI與自駕系統新標竿

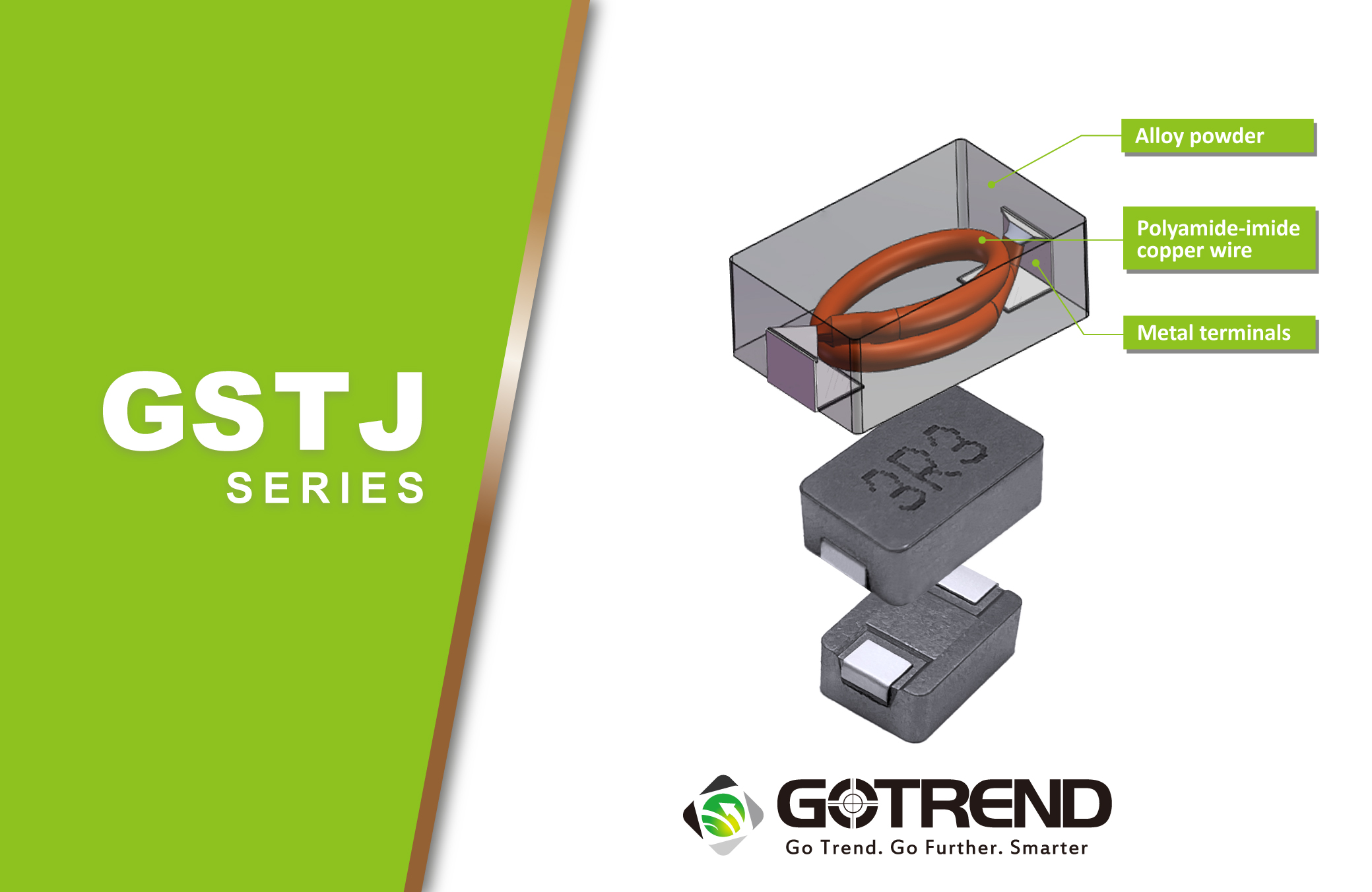

GSTJ系列採用創新Molding一體成型結構設計，融合羰基粉末與高純度合金粉末複合材料，通過全自動一體成型工藝實現線圈與磁性材料的無縫整合。相較傳統GTV組裝氣隙式結構，此製程不僅實現長方形外觀設計，更顯著提升磁屏蔽效能達30%以上，有效抑制電磁干擾。
符合IEC62321環保規範，支持PPAP Level 3量產認證。磁芯密度較同類產品提升15%，契合AI伺服器與自動駕駛系統對高功率密度元件的發展需求，此系列通過技術參數量化和標準引用增強專業性，突出結構創新與應用場景的關聯性，並加入行業認證信息提升可信度，同時以數據對比彰顯技術優勢。
產品特點
- 材 料：採用高品質金屬粉末 羰基粉末與高純度合金粉末，實現比競爭者更高性能的直流電阻(DCR)、飽和電流(Isat) 和溫昇電流(Irms)特性
- 工 藝：一體成型工藝，實現高可靠性及堅固性
- 堅固結構：磁屏蔽結構，適用SMD，高可靠度
- 尺 寸：8.7 x 8.1 x 5.0 mm ~ 18.5 x 17.3 x 7.0 mm
- 電氣性能：更低的直流阻抗，應用於線路中可承載更高的飽和電流及溫升電流
- 工作頻率：1KHz ~ 3MHz
- 工作耐溫：-55°C~ +125°C
- 可靠強度：通過十大可靠度測試
優勢
高創GSTJ系列一體成型電感器，採用低損耗金屬粉末壓鑄而成，緊湊型的設計，滿足高密度設計需求。具備耐大電流、低電阻，高效率特性和極低的音頻噪音與漏磁干擾。
- 品質：通過十大可靠度測試
- 價格：更佳的CP值，比競爭者更好的QCDS
- 交期：常規交易4 ~ 8週，非常規交易8 ~ 12週
- 服務：大陸製造，兩岸庫存，全球內外銷售高速物流出貨
應用
- PC電源系統 / DC-DC轉換器
- PDA / 筆記型電腦 / 桌上型電腦 / 工業電腦
- IMVP-6 / 應用程式伺服器

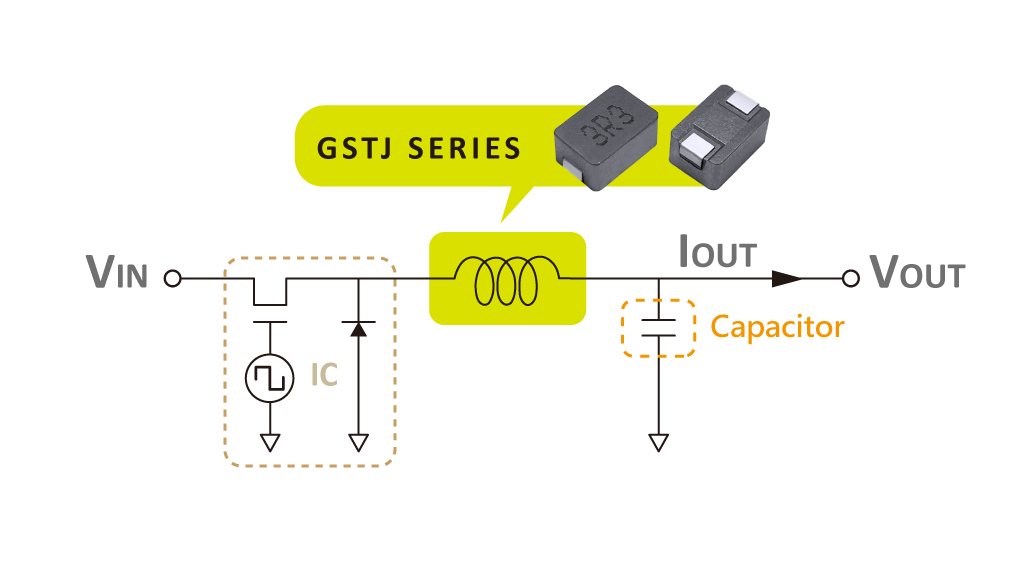

應用線路
尺寸電性規格比對表
|
No. |
Product No. |
GOTREND ( GSTJ Series ) |
CHILISIN ( BMMA Series ) |
||||||
|
L ( uH ) |
DCR ( mΩ ) ( Typ. ) |
Isat ( A ) ( Typ. ) |
Irms ( A ) ( Typ. ) |
L ( uH ) |
DCR ( mΩ ) ( Typ. ) |
Isat ( A ) ( Typ. ) |
Irms ( A ) ( Typ. ) |
||
|
1 |
GSTJ1770P-1R0M |
1.0 |
1.65 |
90.0 |
32.0 |
1.0 |
1.28 |
73.0 |
48.0 |
|
2 |
GSTJ1770P-2R2M |
2.2 |
2.25 |
55.0 |
29.0 |
2.2 |
2.4 |
62.0 |
35.0 |
|
3 |
GSTJ1770P-3R3M |
3.3 |
3.2 |
45.0 |
25.0 |
3.3 |
3.68 |
54.0 |
28.0 |
|
4 |
GSTJ1770P-4R7M |
4.7 |
3.35 |
40.0 |
22.0 |
4.7 |
4.84 |
41.0 |
25.0 |
|
5 |
GSTJ1770P-6R8M |
6.8 |
7.5 |
32.0 |
19.0 |
6.8 |
8.37 |
32.0 |
19.0 |
