【GSTF系列】為高功率時代而生的大電流扁平線功率電感
2026.9.17
最新產品
GOTREND
引領高功率時代：高創科技隆重推出全新 GSTF 系列大電流扁平線功率電感
面對當前 AI 算力爆發、新能源與車用電子產業對大電流磁性元件的嚴苛需求，高創科技正式推出全新 GSTF 系列大電流扁平線功率電感。本系列產品採用創新的扁平漆包線搭配特種合金粉末磁芯架構，不僅實現了超低直流電阻與高飽和電流，更能完美抵抗大電流衝擊，具備優異的溫升表現。它能有效降低系統銅損、抑制輸出紋波並防止磁飽和，高度兼容 Buck、Boost、SEPIC 與 Cuk 等多種開關電源拓撲，為新一代高功率應用提供最穩固的磁性元件支援。
產品特點

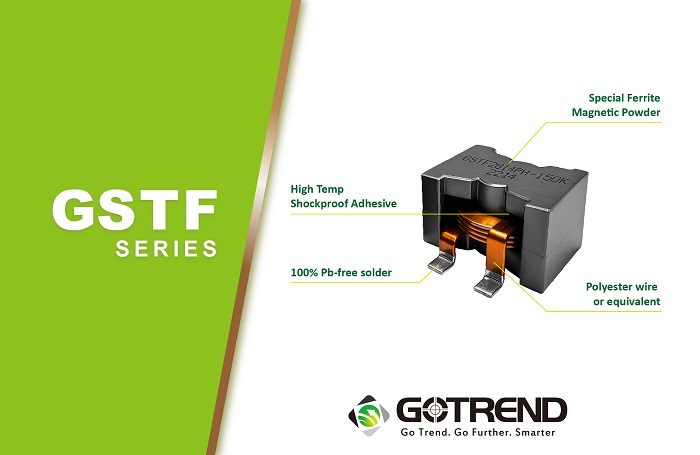

1.超低直流電阻：大電流承載能力強，採用扁平線繞製搭配特殊合金粉末鐵芯組合，實現極低 DCR，飽和電流最高可達 50.1A，有效降低銅損、抑制溫升，可應對瞬態峰值大電流，抗磁飽和性能優異。
2.寬廣電感覆蓋：多尺寸結構選擇 電感範圍 2.0 µH ~ 10.0 µH，提供多種機械尺寸與結構方案，可靈活匹配 POL、VRM、VRD 等各類高功率電源設計需求。
3.寬工作溫度範圍：環境適應性強，工作溫度‑40 °C ~ +125 °C，可適配車載、工控、基站等各種嚴苛高低溫作業環境。
4.完備可靠度驗證：通過十大項可靠度測試，產品長期運行穩定性有保障。
5.適合高頻工作場景：測試頻率覆蓋廣，寄生參數低，可改善系統高頻 EMI 表現，兼容多種開關電源拓撲。
QCDS主要優勢
高創科技 GSTF系列 ：採用扁平線繞製搭配特殊合金粉末鐵芯組合，讓產品體現極低直流電阻；多種結構適應更多應用場景、電感範圍應用廣泛，適用於負載點電源 POL、電壓調節模組 VRM、VRD 等高功率應用場景.
• 品質：具備優異的電氣性能與長期可靠度，並通過十大可靠度測試，確保產品於各類應用環境下穩定運行。
• 價格：更佳的CP值，比競爭者更好的QCDS
• 交期：常規交易4 ~ 8週，非常規交易8 ~ 12週，可提供彈性且可靠的交期支援，滿足客戶快速導入與持續供貨需求。
• 服務：大陸製造，兩岸庫存，全球內外銷售高速物流出貨，並供完整的技術支援與應用建議，從選型評估、樣品提供到量產導入，全程協助客戶提升設計效率並降低開發風險。
產品特點
1.超低直流電阻：大電流承載能力強，採用扁平線繞製搭配特殊合金粉末鐵芯組合，實現極低 DCR，飽和電流最高可達 50.1A，有效降低銅損、抑制溫升，可應對瞬態峰值大電流，抗磁飽和性能優異。
2.寬廣電感覆蓋：多尺寸結構選擇 電感範圍 2.0 µH ~ 10.0 µH，提供多種機械尺寸與結構方案，可靈活匹配 POL、VRM、VRD 等各類高功率電源設計需求。
3.寬工作溫度範圍：環境適應性強，工作溫度‑40 °C ~ +125 °C，可適配車載、工控、基站等各種嚴苛高低溫作業環境。
4.完備可靠度驗證：通過十大項可靠度測試，產品長期運行穩定性有保障。
5.適合高頻工作場景：測試頻率覆蓋廣，寄生參數低，可改善系統高頻 EMI 表現，兼容多種開關電源拓撲。
QCDS主要優勢
高創科技 GSTF系列 ：採用扁平線繞製搭配特殊合金粉末鐵芯組合，讓產品體現極低直流電阻；多種結構適應更多應用場景、電感範圍應用廣泛，適用於負載點電源 POL、電壓調節模組 VRM、VRD 等高功率應用場景.
• 品質：具備優異的電氣性能與長期可靠度，並通過十大可靠度測試，確保產品於各類應用環境下穩定運行。
• 價格：更佳的CP值，比競爭者更好的QCDS
• 交期：常規交易4 ~ 8週，非常規交易8 ~ 12週，可提供彈性且可靠的交期支援，滿足客戶快速導入與持續供貨需求。
• 服務：大陸製造，兩岸庫存，全球內外銷售高速物流出貨，並供完整的技術支援與應用建議，從選型評估、樣品提供到量產導入，全程協助客戶提升設計效率並降低開發風險。
主要應用
GSTF 系列作為一種通用型高效組件，展現了極佳的靈活性，能精準匹配各種高功率電源拓撲下的應用場合，分類如下：
一、AI 伺服器與運算設備
一、AI 伺服器與運算設備
• 適用於 GPU 核心供電的 BUCK 電路。扁平線設計能應對瞬時峰值電流，有效抑制輸出漣波，保障多晶片並行運作時的穩定性，是 POL、VRM 與 VRD 等模組的首選。
• 算力加速板卡顯存供電回路，降低銅損，抑制輸出電路漣波，保障多晶片同步穩定運行。
• 產品匹配優勢：Low DCR，大電流下溫升低，可承受 GPU 瞬時峰值電流，不易磁飽和。
• 算力加速板卡顯存供電回路，降低銅損，抑制輸出電路漣波，保障多晶片同步穩定運行。
• 產品匹配優勢：Low DCR，大電流下溫升低，可承受 GPU 瞬時峰值電流，不易磁飽和。
二、工業控制與電源
• 工控機櫃大功率 AC‑DC 工業電源輸出濾波，適配工廠 24V 工業設備供電。
• 在工控機櫃與伺服控制器的功率變換單元中，能承受馬達啟停帶來的衝擊電流，提升整機在複雜負載條件下的耐受度。
• 產品匹配優勢：寬溫耐受，抗電流衝擊，適配工控機櫃惡劣環境長期穩定運行。
• 在工控機櫃與伺服控制器的功率變換單元中，能承受馬達啟停帶來的衝擊電流，提升整機在複雜負載條件下的耐受度。
• 產品匹配優勢：寬溫耐受，抗電流衝擊，適配工控機櫃惡劣環境長期穩定運行。
三、電動車、DC‑DC 轉換器、BMS 電池管理系統
• 車載高低壓 DC‑DC 轉換器，高壓轉12V 低壓側功率電感，實現車載大功率配電。
• BMS 電池管理系統功率回路，電池均衡充放電濾波，應對電池大電流切換負載狀況。
• 產品匹配優勢：符合 AEC-Q200 車規標準，損耗低，適配車載大電流充放電，抑制開關噪聲，保障電池系統可靠工作。
• 車載高低壓 DC‑DC 轉換器，高壓轉12V 低壓側功率電感，實現車載大功率配電。
• BMS 電池管理系統功率回路，電池均衡充放電濾波，應對電池大電流切換負載狀況。
• 產品匹配優勢：符合 AEC-Q200 車規標準，損耗低，適配車載大電流充放電，抑制開關噪聲，保障電池系統可靠工作。
四、通信基站電源
• 5G 基站整流模組 DC‑DC 變換支路，為射頻單元提供大電流穩定供電。
• 基站嵌入式電源系統輸出濾波，適應戶外寬溫工作環境。
• 產品匹配優勢：散熱表現佳，負載動態波動下波紋抑制好，適合基站長時間不間斷工作。
• 5G 基站整流模組 DC‑DC 變換支路，為射頻單元提供大電流穩定供電。
• 基站嵌入式電源系統輸出濾波，適應戶外寬溫工作環境。
• 產品匹配優勢：散熱表現佳，負載動態波動下波紋抑制好，適合基站長時間不間斷工作。
五、UPS 不斷電供應系統
• 在線式大功率 UPS 逆變升壓回路，市電與電池模式切換時功率儲能。
• 機架式 UPS 電池側 DC‑DC 變換，大電流充放電濾波，降低整機發熱。
• 產品匹配優勢：高飽和電流，設配市電-電池切換瞬態大電流，提升整機變換效率。
• 在線式大功率 UPS 逆變升壓回路，市電與電池模式切換時功率儲能。
• 機架式 UPS 電池側 DC‑DC 變換，大電流充放電濾波，降低整機發熱。
• 產品匹配優勢：高飽和電流，設配市電-電池切換瞬態大電流，提升整機變換效率。
六、大功率開關穩壓器
• 48V 轉12V 大功率式電源模塊，開關穩壓器主功率電感，提升轉換效率。
• 多輸出通道大功率穩壓模組，多路負載同時工作下維持輸出穩定。
• 產品匹配優勢：扁平繞組降低直流損耗，重載工況輸出穩定，減少模組發熱。
• 48V 轉12V 大功率式電源模塊，開關穩壓器主功率電感，提升轉換效率。
• 多輸出通道大功率穩壓模組，多路負載同時工作下維持輸出穩定。
• 產品匹配優勢：扁平繞組降低直流損耗，重載工況輸出穩定，減少模組發熱。
七、Buck、Boost、Sepic、Cuk 開關電源拓撲
• Buck 降壓拓撲：儲能設備降壓輸出，扁平線電感實現大電流降壓儲能。
• Boost/SEPIC 拓撲：可擕式大功率電源升降壓變換，Cuk 拓撲用於正負電壓輸出電源的能量儲存
• 產品匹配優勢：寄生參數小，可相容多類開關拓撲，改善高頻 EMI 性能。
• Buck 降壓拓撲：儲能設備降壓輸出，扁平線電感實現大電流降壓儲能。
• Boost/SEPIC 拓撲：可擕式大功率電源升降壓變換，Cuk 拓撲用於正負電壓輸出電源的能量儲存
• 產品匹配優勢：寄生參數小，可相容多類開關拓撲，改善高頻 EMI 性能。

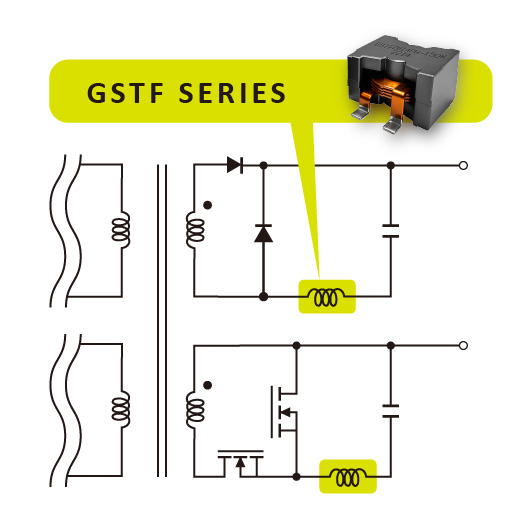

應用線路圖檔
尺寸電性規格比對表
|
序号 |
產品料號 |
GOTREND (GSTF2815PA-4R7M) |
Coilcraft (SER2915H-472KL) |
|||||||
|
1 |
GSTF2815PA-4R7M |
L ( μH ) |
DCR ( Ω ) ( Max. ) |
Isat ( A ) ( Typ. ) |
Irms ( A ) ( Typ. ) |
L ( μH ) |
DCR ( Ω ) ( Max. ) |
Isat ( A ) ( Max. ) |
Irms ( A ) ( Max. ) |
|
|
4.7 ±20% |
1.80 |
50.1 |
30 |
4.7 ±10% |
2.05 |
50.1 |
30 |
|||
