【GSTH系列】一體成型電感器——高端車用電感解決方案

2025.6.23 最新產品 GOTREND

GSTH系列





GOTREND GSTH系列一體成型電感器——高端車用電感解決方案

專為嚴苛車用環境設計,GOTREND GSTH系列通過AECQ200車規認證及10G振動測試,以高可靠度賦能車載電子!採用一體成型磁屏蔽結構與加寬焊盤設計,實現超低直流阻抗與抗振強化焊接,確保ADAS、車載電源、智能座艙等關鍵系統的穩定運行。全自動化生產工藝與十大可靠性測試(含-40°C至+125°C耐溫),保障品質一致性。高端車用,首選GOTREND——以更小體積、更低損耗、更強抗震性,助力智能駕駛與電動化未來!


Search By Specification



產品特點

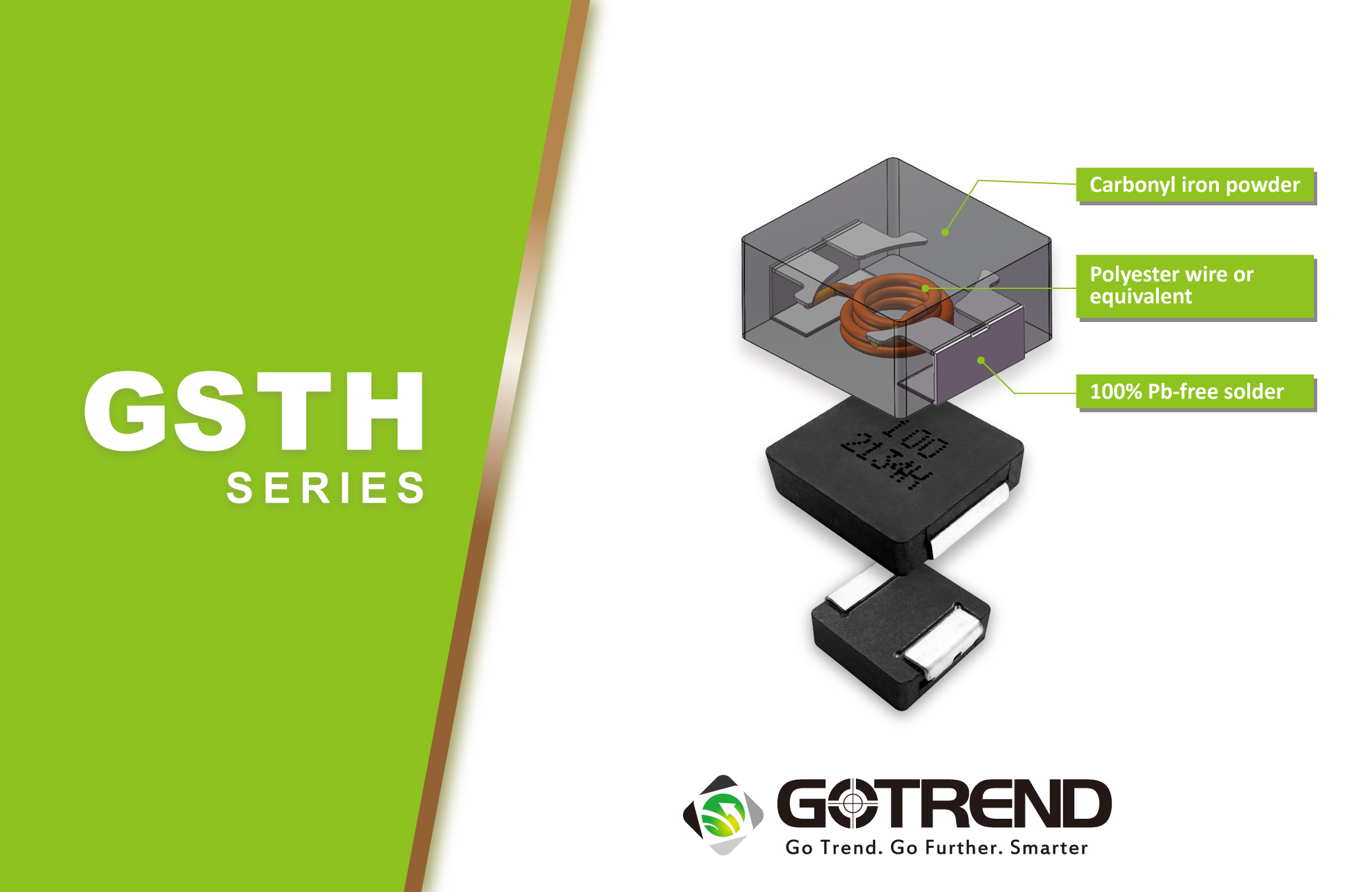

  • 一體成型磁屏蔽結構:採用一體化成型工藝,消除傳統繞線結構的間隙,有效減少磁通洩漏和電磁干擾(EMI),提升電磁相容性。
  • 寬焊盤設計:透過優化焊盤寬度,增大電流流通橫截面積,顯著降低直流阻抗(DCR),同時強化焊接強度,確保高頻振動環境下的連接可靠性。
  • 緊湊尺寸:最小尺寸4.2×4.1×1.9mm,最大5.7×5.3×2.8mm,適用於高密度PCB佈局,滿足小型化設備需求。
  • SMD相容性:表面貼裝設計(SMD),適配自動化生產流程,提升裝配效率。
  • 全自動化生產:透過自動化設備確保產品一致性,降低人為誤差,提升良率。
  • 強化焊接工藝:採用高可靠性焊膏及優化焊接參數,結合加寬焊盤設計,通過10G振動測試,遠超行業標準(常規測試為5G),確保產品在車載、工業等嚴苛場景下的長期穩定性。
  • 十大可靠性測試:包括溫度循環、機械振動(10G)、耐濕性等測試,確保產品在極端條件下的穩定性




QCDS優勢

高創科技GSTH系列採用高品質羰基鐵粉,結合一體成型精巧的結構設計,展現出卓越的電磁特性與結構穩定性。其極低的噪聲與漏磁通干擾,使其在對干擾敏感的應用場景中表現出色。專為高電流承載、低直流電阻以及高效率電源轉換設計,更能契合車用、通訊與伺服器驅動等高性能應用需求。
  • 品質:通過十大可靠度測試
  • 價格:更佳的CP值,比競爭者更好的QCDS
  • 交期:常規交易4 ~ 8週,非常規交易8 ~ 12週
  • 服務:大陸製造,兩岸庫存,全球內外銷售高速物流出貨




主要應用

  • PC電源系統 / DC-DC轉換器
  • IMVP-6 / PDA / 筆電 / 桌上型電腦
  • 應用程式伺服器

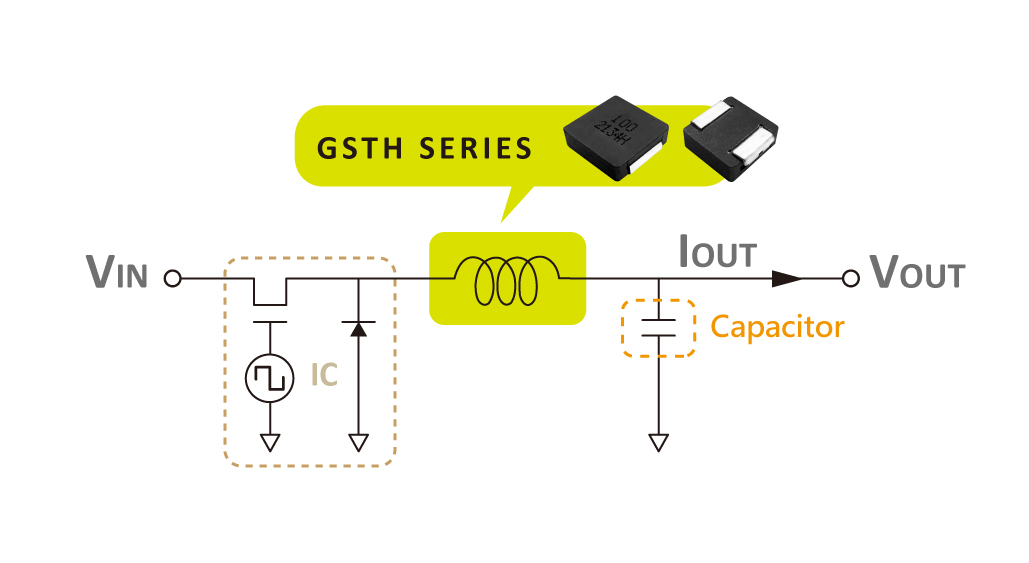

應用線路

GSTH Series應用線路





尺寸電性規格比對表


產品料號

GOTREND ( GSTH系列 )

CHXLISIN ( BMMA 系列 )

L

( uH )

DCR

( mΩ ) ( Typ. )

Isat

( A ) ( Typ. )

Irms

( A ) ( Typ. )

L

( uH )

DCR

( mΩ ) ( Typ. )

Isat

( A ) ( Typ. )

Irms

( A ) ( Typ. )

1

GSTH4021PL-R47M

0.47

6.0

11.0

13.0

0.47

14.0

9.5

7.0

2

GSTH4021PL-1R0M

1.00

9.5

8.0

10.0

1.00

27.0

7.0

4.5

3

GSTH4021PL-3R3M

3.30

38.0

5.0

5.6

3.30

87.0

4.0

2.5

4

GSTH4021PL-4R7M

4.70

54.0

4.2

4.5

4.70

126.0

3.0

2.2

Data Download

GSTH-SERIES-V1R0

Download PDF
