一體成型電感（Molding Inductor）是將繞線線圈與磁性粉體通過模壓成型技術整合為一體的結構。它具備高飽和電流、低漏磁、高可靠度等特性，是目前車用、伺服器與快充消費類等應用的主流方案。在製程中及客戶使用中，常見有本體結構有開裂類似問題，開裂問題及影響雖小，卻是對粉料、製程、設計與生產管理綜合能力的考驗，只有從材料端嚴格把關、製程端持續優化、設計端預防應力集中的綜合策略，才能真正提升產品的長期可靠度與市場競爭力。

一、 內文

1. 一體成型電感的結構特點
一體成型電感是將漆包線繞製的線圈置入模具中，注入含有鐵粉（Fe-Si、Fe-Si-Al、Fe-Ni 等）的磁性粉料，經壓製、燒結、退磁、電鍍等工序製成的整體磁性元件。
這種結構雖然提升了機械強度與散熱性能，但同時也意味著粉料內部的微裂紋或氣孔若未被控制，在後續熱循環中就可能擴展成可見的結構裂痕。
2. 一體成型電感本體開裂的主要原因與預防對策
(1) 熱應力不匹配
原因說明：
一體成型電感內部由「銅線圈」與「磁性粉體」組成，這兩種材料的熱膨脹係數差異顯著。
· 銅的膨脹係數：約 17×10⁻⁶/K
· 磁粉材料（Fe-Si、Fe-Si-Al 等）：約 12~15×10⁻⁶/K
當產品經歷回流焊、溫循或高溫老化等熱過程時，線圈與粉體之間產生反覆的熱脹冷縮。若粉體結構密度不均或內部存在微裂紋，這種熱應力就會沿著弱點擴散，形成可見裂縫。
預防對策：
· 材料設計階段：選用熱膨脹係數相近的粉料原材料，粉料配置及批次穩定。
· 結構設計階段：增加並嚴格控制線圈與外表面粉料距離，減少熱應力傳導路徑。
· 製程控制：烘烤與回流曲線採「緩升溫、緩冷卻」，升溫速率<3℃/s。
· 驗證手段：產品必要性增加回流焊預驗證，驗證粉體強度。

（2）含水率與揮發氣體壓力
原因說明：

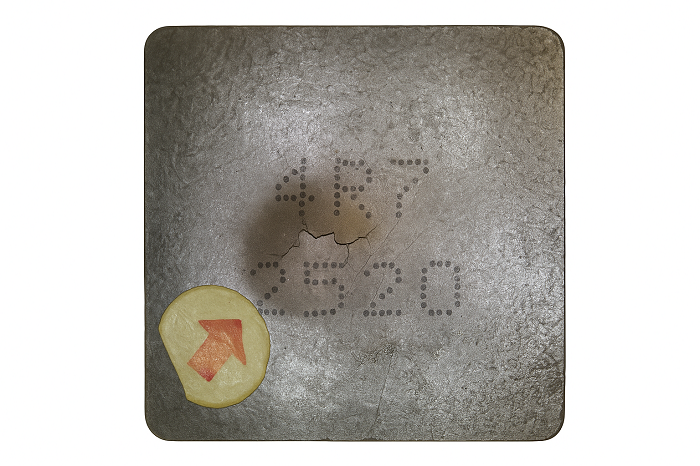

磁性粉料或黏結劑若吸濕，內部會殘留微量水分。當經過烘烤或回流焊時，水分汽化膨脹，氣體壓力在粉體內部積聚，

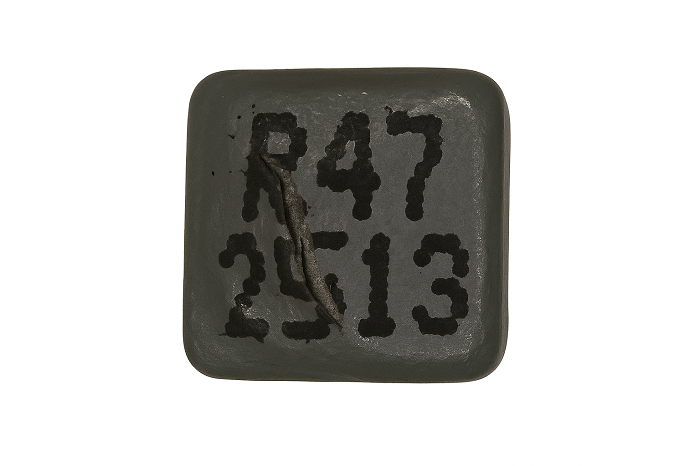

造成微孔擴張或局部爆裂。這是造成表層鼓起、內層裂痕的典型機制之一。
預防對策：
· 材料儲存：粉料與黏結劑密封保存於乾燥環境，露空時間不超過24 小時。
· 成型前預烘烤：粉料預熱100~120℃、2~4 小時去除水氣。
· 成型後緩烘曲線：逐步升溫，避免內部水氣瞬間膨脹。
· 設備控制：烘箱須定期校驗溫度均勻度（±3℃以內）。
· 檢驗方法：製程導入含水率檢測（水分檢測設備），確保<0.05%。

（3）模壓密度不均
原因說明：
在模壓成型時，若模具結構設計不均勻、壓力分佈不對稱、粉料流動性不佳，會導致部分區域密度偏低。這些低密度區域成為粉體內部的「結構薄弱帶」，在後續退模、烘烤或外力應力作用下極易開裂。
預防對策：
· 模具設計：改善充填流道，增加排氣槽或專用特殊處理，避免死角堆粉。
· 壓合工藝：採用伺服壓機或漸進加壓模式，確保壓力均勻。
· 粉料管理：控制粒徑分佈，為粉料重要管制，提升流動性。
· 成型監控：每批產品抽檢密度值，偏差不超過±0.03 g/cm³。
· 品質驗證：導入X-Ray 或CT 掃描檢查內部密度均勻性。

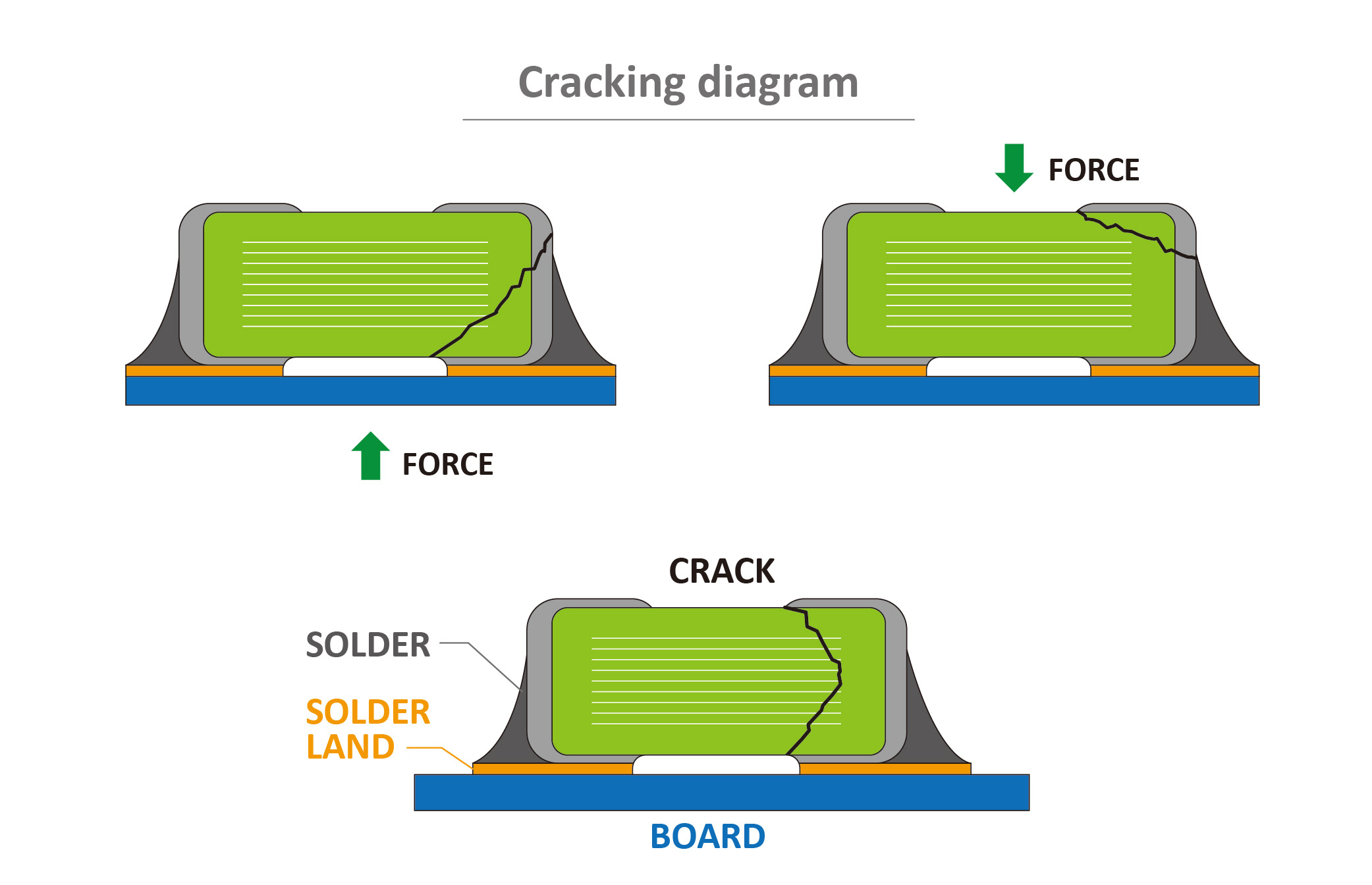

（4）外部機械應力
原因說明：
電感本體雖整體成型，但其外殼仍屬脆性磁粉結構。組裝與測試過程中若受外力過大（如夾具壓力、吸嘴撞擊、PCB翹曲），或包裝過緊造成點應力集中，就會導致邊角或底部開裂。
預防對策：
· 組裝治具：吸嘴位置避開邊角，壓力控制<2N。
· PCB 設計：焊盤面積與本體相符，避免不均受力。
· 包裝規範：內襯泡棉厚度≥2mm，防止堆疊壓力。
· 設備維護：定期校正貼片壓力與吸嘴同心度。
（5）客戶使用或應用過程注意
即使產品製程完美，若客戶端在應用時未遵守回流焊條件或裝配規範，也可能誘發裂紋。例如：
· 回流焊升溫過快或峰值過高（>260℃）。
· 板彎應力過大或偏移不均。
· 手工焊接時間過長或過高溫。
· 浸錫過深導致熱衝擊集中。
這些行為會造成產品在短時間內遭受劇烈熱膨脹或外力彎曲，導致粉體結構破壞。
高創科技對一體成型電感的開裂問題，其實是一個「熱、力、氣、結構」的綜合效應。沒有單一原因，只有疊加風險。只有從材料設計 → 製程控制 → 結構設計 → 應用端回饋 全鏈條管理，才能真正避免開裂風險，提升產品的長期穩定性。因此在設計中應合理選擇電感耐溫參數，並確認負載應用過程的溫度及電流。如有類似問題，歡迎聯繫高創科技進行技術交流。
